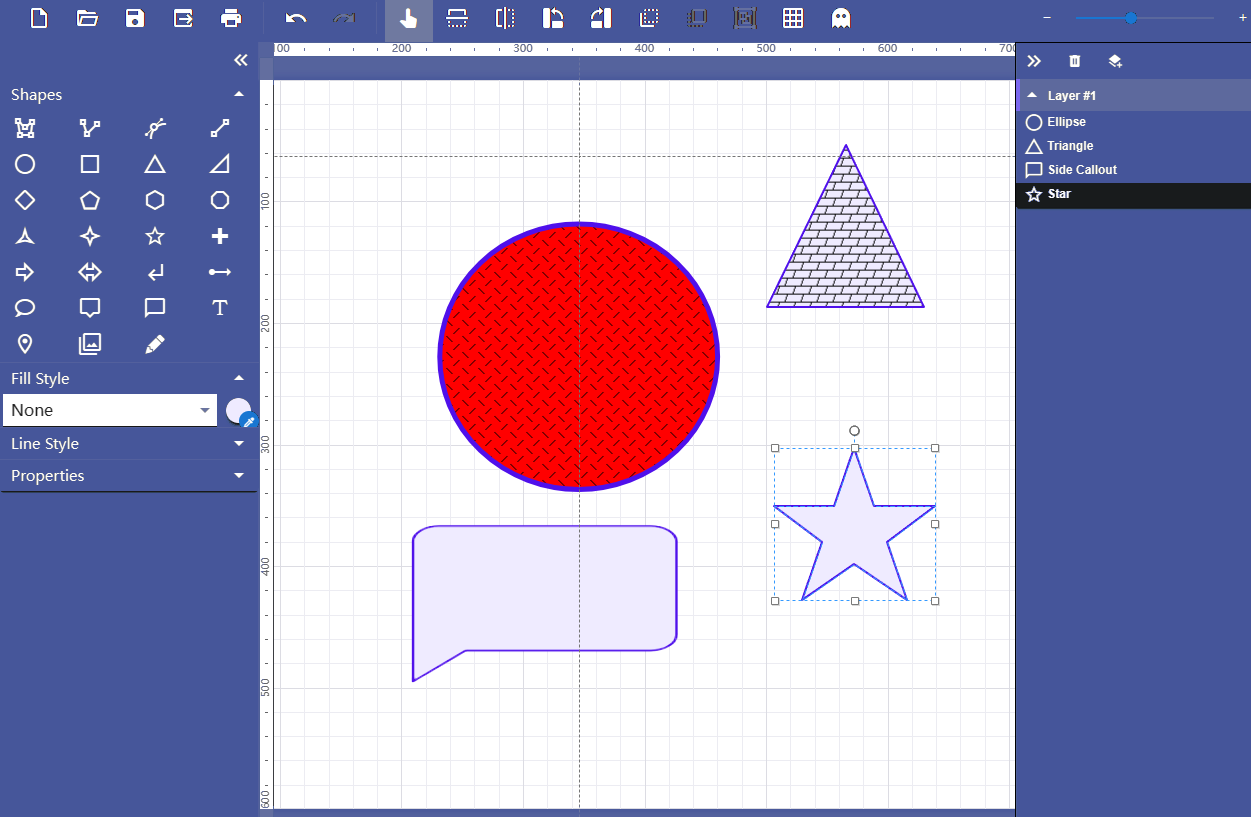

二維基本圖件可視化模塊（2D Basic Graphic Element Viewer）提供基于MVC設計圖形可視化框架；提供圖形容器Plot，群組組件Group等；提供基本圖形的創建及顯示，如線、矩形、圓、多邊形、位圖文本、以及路徑等；提供高級圖形的創建及顯示，如刻度軸、網格等；提供圖元對象的顯示屬性系統（線型、線寬、線色及填充類型等）提供視圖變換、圖元編輯等工具。

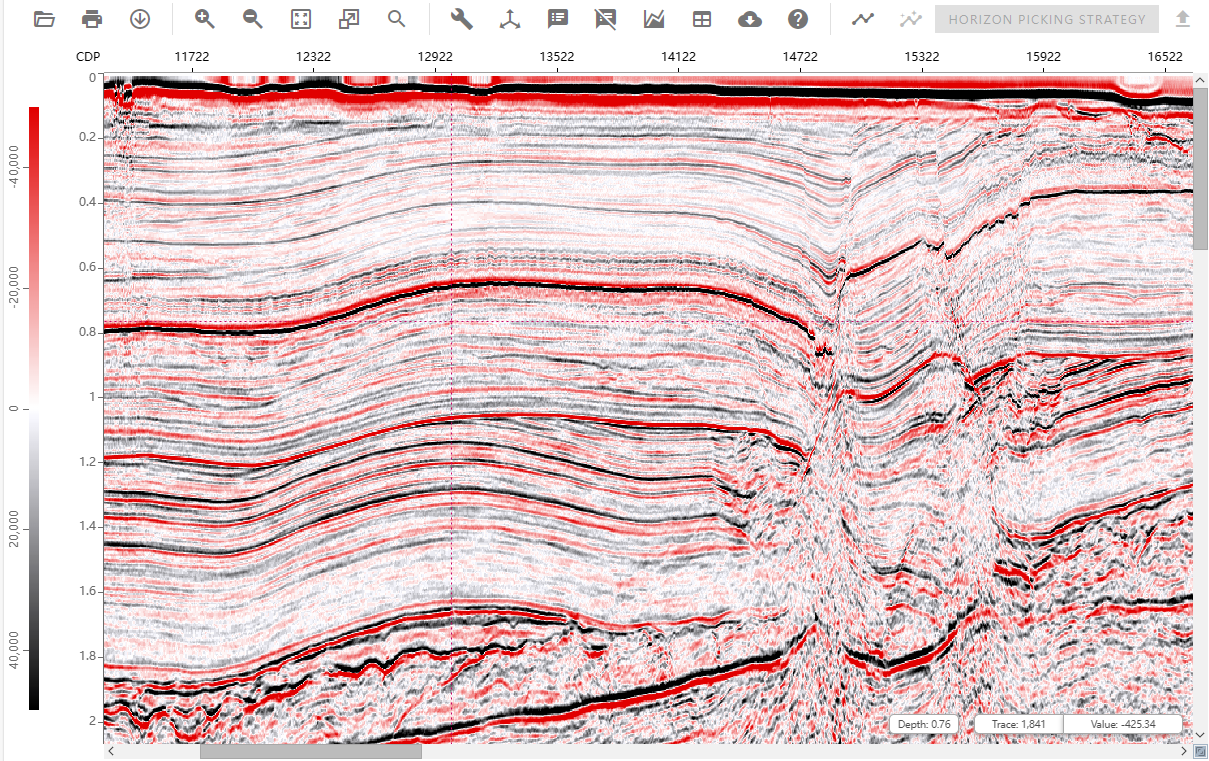

地震數據可視化模塊提供地震剖面視圖及地震切片視圖；支持變面積；變密度；曲線；內插密度等顯示風格；提供常用色板工具；支持視圖放縮、平移等交互操作。該模塊提供了一套高效、高質量、可擴展的地震剖面及地震切片顯示組件。

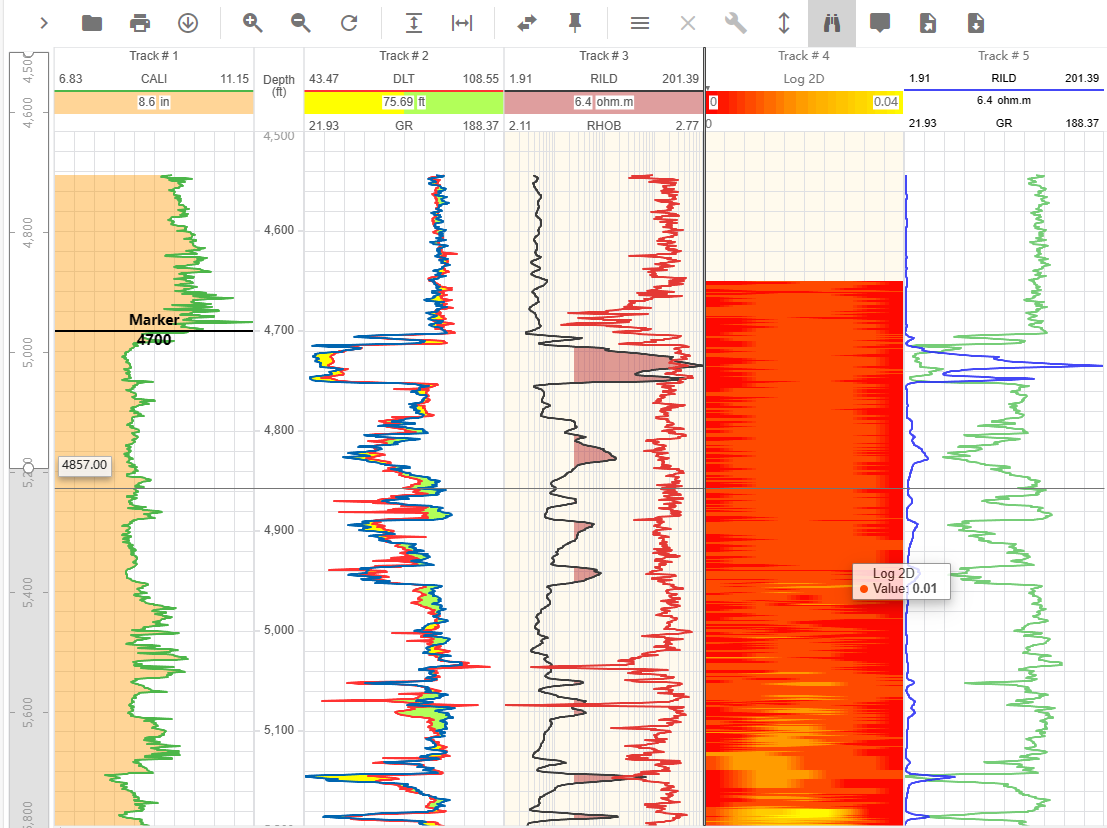

測井數據可視化模塊提供單井及多井視圖；支持井曲線、填充、巖性、分層等圖元顯示；支持線性網格及對數網格；支持二維測井數據顯示；支持深度刻度顯示；支持井頭信息顯示；支持斜井或水平井顯示。

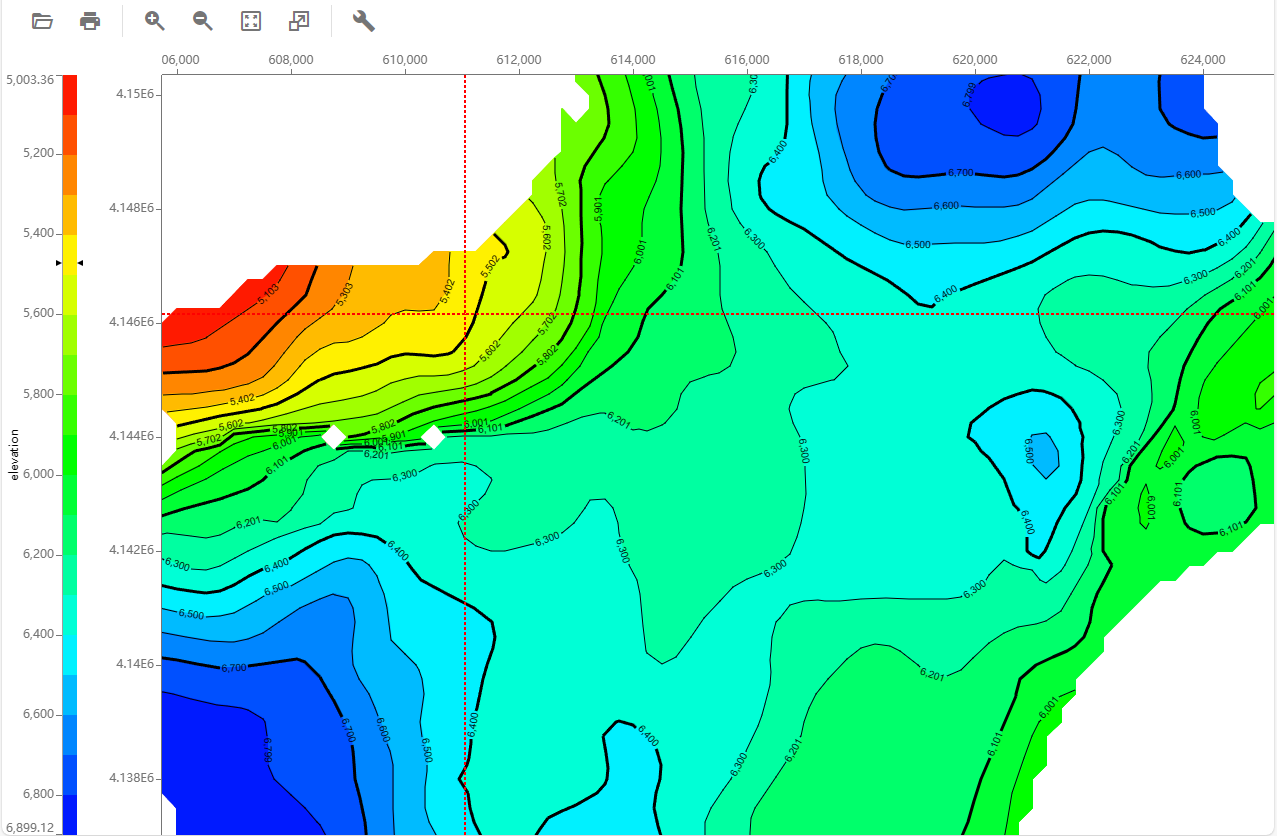

等值線數據可視化模塊通過提供網格數據實現等值線追蹤并顯示，該模塊主要有如下幾部分內容： 一、等值線圖形（Shape）及圖元（Visual） 二、網格、斷層 三、網格數據處理及等值線追蹤 四、數據源及數據加載器 五、投影及坐標轉換

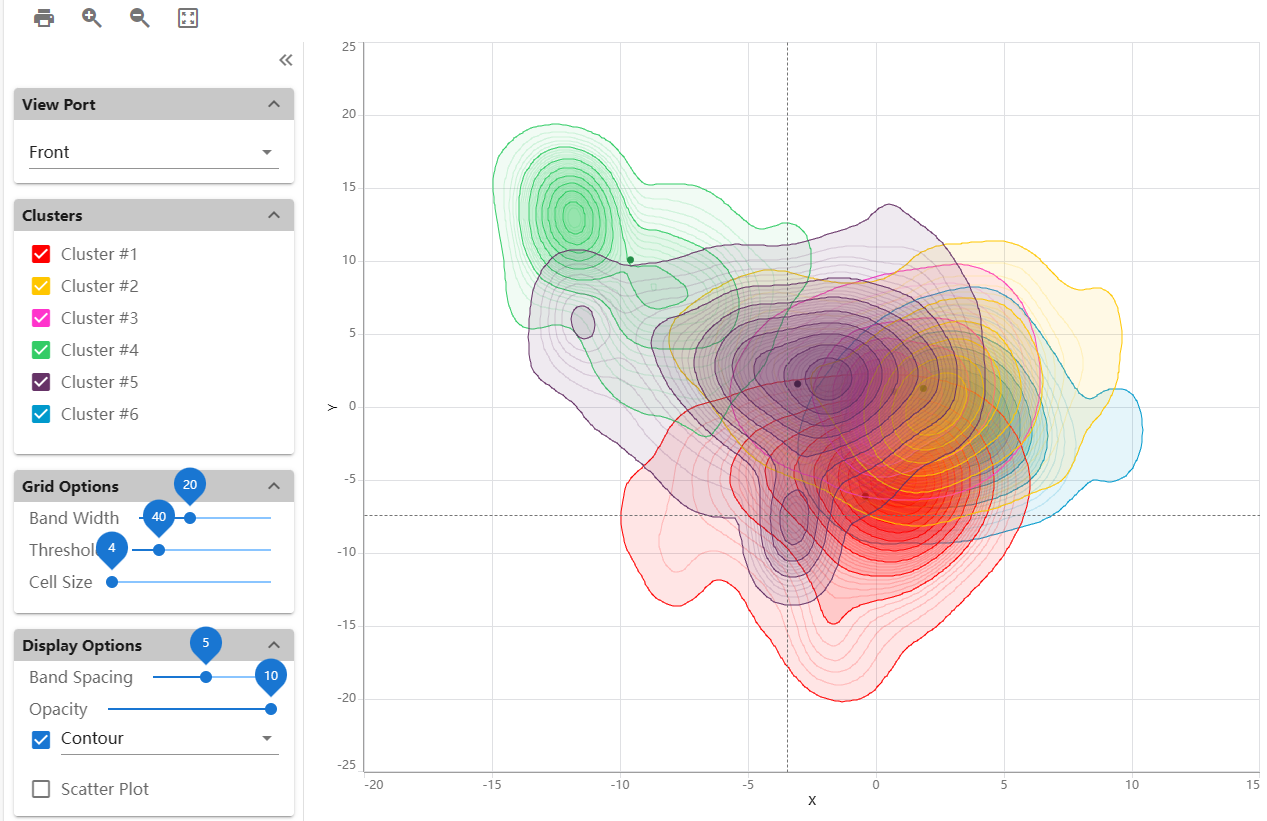

圖表可視化模塊（Chart Visualization Viewer）提供線圖、散點圖、直方圖、餅圖、極坐標圖以及玫瑰圖等圖表數據可視化；可視化圖表需支持圖例顯示；可視化圖表需支持點選、框選等交互選擇操作。
圖表可視化模塊允許用戶創建非常復雜的圖標的視覺效果。支持形狀布局；顯示重要的元素如坐標軸、網格線、標簽等；顯示圖例；支持基礎圖表類型擴展。

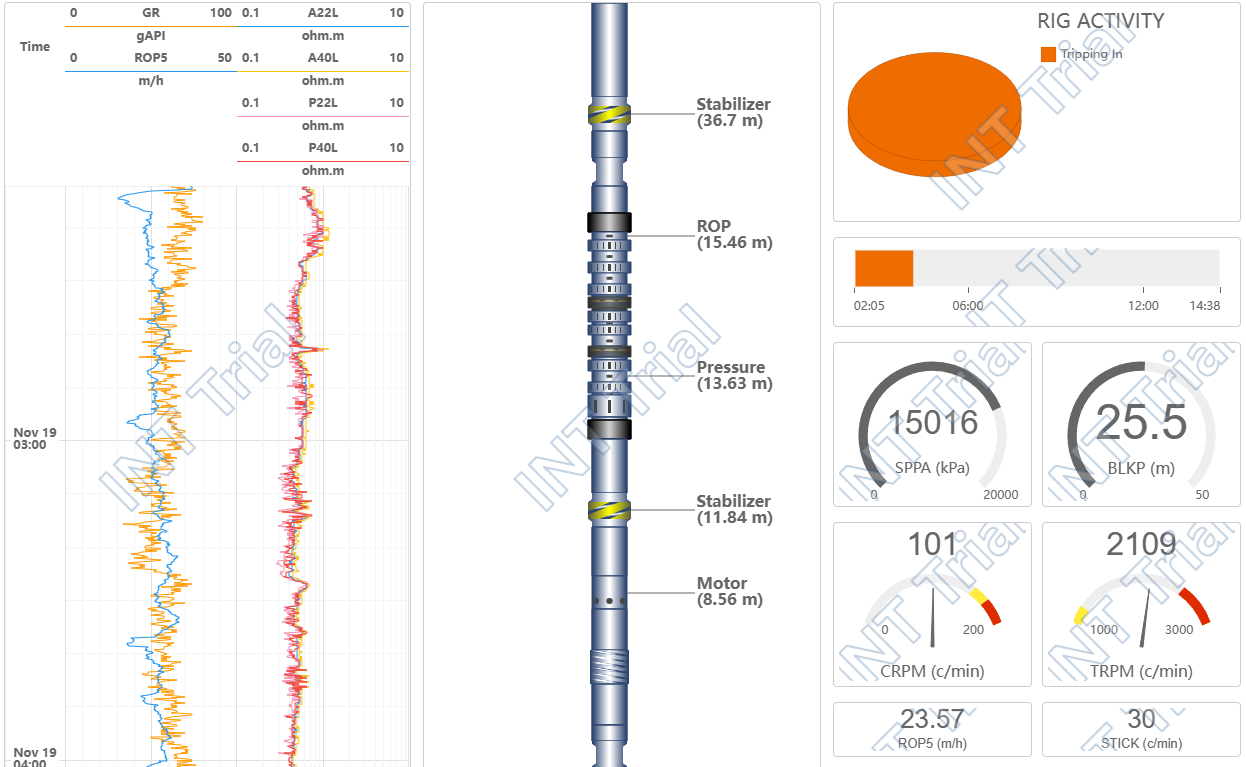

儀器儀表仿真模塊主要是通過形像的顯示物理表盤或數字指示器、預警器等器件達到數據仿真顯示的效果。逼真的器件仿真提供了更加直觀的數據顯示效果，從而能夠增加操作人員的用戶體驗及可操作性。
該模塊主要有兩部份內容，第一：提供數據驅動的用于顯示的儀表圖形，主要包括圓形表盤，半圓形表盤、數字指示器（橫向及縱向）、文本指示器等；第二：提供單值或區間值的預警機制，即通過連接一系列回調動作，實現當輸入數據達到閥值或閥值范圍時觸發回調動作例如報警、自動調節控制參數等達到預警處理的目的。
三維基本圖件可視化建立于Three.js基礎之上，同時使用二維基本圖件庫中的部分功能，如刻度產生器，色板庫，工具庫等。底層使用WebGL技術實現硬件加速。三維基本圖件可視化使用MVC架構方式，利用SceneGraph方式。
提供三維場景視圖及容器；提供基本三維數據可視化（線、面、立方體、球體等）；提供高級三維數據可視化（坐標軸、網格、指北針等）；提供視圖放縮、增移及旋轉操作；提供三維散點數據可視化（3D-Scatter）；提供三維層位數據可視化；提供三維測井軌跡及測井曲線數據可視化；提供三維地震剖面及切片數據可視化。
